Применение - Ограничители перенапряжения ETITEC предназначены для защиты промышленного и бытового оборудования, а также других электрических устройств от воздействия перенапряжений вследствие атмосферных разрядов или коммутационных перенапряжений. Основным элементом ограничителя перенапряжения ETITEC является варисторный элемент. Варисторный элемент выполнен из оксида цинка ZnO, и его сопротивление зависит от напряжения на его клеммах. Ограничители перенапряжения (кроме группы А) выполнены в модульном исполнении, имеют сменные модули и сигнализацию повреждения варисторного элемента (при выходе из строя варисторного элемента появляется красный индикатор). Серия ограничителей с символом RC снабжена дополнительными сигнальными контактами (11,12,14), которые предназначены для дистанционного контроля состояния варисторного элемента и наличия модуля в основании.
Поиск

Ограничители перенапряжения группы A

Применение - Ограничитель перенапряжения ETITEC группы A – это устройство, предназначенное для защиты оборудования, смонтированного на воздушных и кабельных линиях низкого напряжения, где стойкость изоляции не превышает 6 кВ. Ограничители перенапряжения ETITEC A предназначены для монтажа снаружи защищаемых зданий, в местах, где воздушная линия переходит в кабельную. В воздушных линиях необходимо монтировать ограничители на растоянии не больше 300 м. друг от друга. Сечение подключаемых проводников должно быть не менее чем 10 мм2 (Cu) и 16 мм2 (Al) (Важно: ограничитель с сигнализатором срабатывания необходимо присоединять к контуру заземления гибким проводником. Недопустимо использование шин или монолитных проводов). Ограничители ETITEC A рекомендуется применять в местах заземления РЕ или PEN. В остальных случаях необходимо отдельно заземлять (РЕ или PEN) ограничитель перенапряжения. Сопротивление на контуре заземления не должно превышать 10 Ом.

Особенности:
→ ETITEC A - безискровой ограничитель, главным элементом которого является варистор ZnO, который характеризуется высокой скоростью срабатывания. Технические параметры указаны в конце раздела,
→ имеют плотную оболочку из полимерного материала, стойкого к УФ излучениям и атмосферным явлениям,
→ ограничители с сигнализатором ETITEC A 15 kA, и ETITEC A 5 kA имеют встроенный разъединитель с индикатором красного цвета. В случае когда ударный ток больше максимально допустимого, срабатывает разъединитель, при этом выстреливает индикатор красного цвета, который заметен с большого расстояния и сигнализирует о необходимости замены ограничителя,
→ имеют разнообразные зажимы для крепления на изолированные и не изолированные провода сечением до 95 мм2,

→ возможность замены ограничителя без необходимости демонтажа линейного зажима (винт M8 на ограничителях).

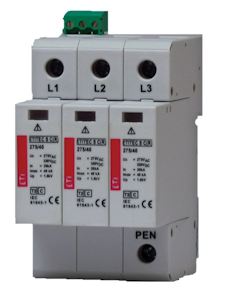

Ограничители перенапряжения группы B (T1+T2 / I+II / B+C)

Применение - Ограничители перенапряжения ETITEC группы B предназначены для установки внутри объектов (зданий). Защита от перенапряжений группы B, в соответствии с VDE стандартом, обозначается как класс B+C. Данный тип защиты соответствует стандарту IEC и обозначается как категория I, II. Устанавливается в главном распределительном устройстве для защиты цепей от перенапряжений, прямого удара молнии и косвенного, наведенного и индуцированного
перенапряжения. В случае выхода из строя ограничителя перенапряжения, срабатывает тепловая защита, которая сигнализирует о необходимости замены устройства. Искровой разрядник ETITEC B 230/100G используется в качестве

гальванической развязки между N-PE проводниками в системах заземления TT.

Особенности:
→ время срабатывания варисторного элемента составляет несколько десятков наносекунд,
→ модульное исполнение,
→ визуальная сигнализация повреждения,

→ серия ограничителей (с сигнализацией повреждения варисторного элемента)-RC.


Ограничители перенапряжения группы C EV (класс II/T2)

Особенности:
→ ограничители группы С применяются в качестве второй ступени защиты, с целью снижения остаточного уровня перенапряжения,

→ ограничители группы С могут применяться также в качестве первой степени защиты, если не существует угрозы перенапряжений, вызванных прямыми ударами молнии в защищаемый объект или в питающие его электрические сети.


Ограничители перенапряжения группы C (класс II/T2)


Ограничители перенапряжения группы D EV (класс III/T3)

Применение - Ограничители перенапряжения ETITEC группы D предназначены для защиты потребителей от остаточных перенапряжений, устойчивость изоляции которых не превышает 1,5 kV. Монтаж на шину TH 35.



Ограничители перенапряжения группы D (класс III/T3)


Ограничители перенапряжения группы D mini (класс III/T3)

Применение - Ограничители перенапряжения ETITEC D MINI предназначены для непосредственной защиты конечных потребителей, особенно чувствительных к кратковременным импульсам перенапряжения. К таким потребителям относится оборудование, импульсная устойчивость изоляции которых не превышает 1.5 kV. Установка ограничителей осуществляется как в монтажные коробки, так и в кабельные распределительные каналы. Ограничитель имеет звуковую сигнализацию повреждения варисторного элемента (необходимо заменить ограничитель).


Ограничитель перенапряжения ETITEC FILT D с фильтром EMI

Применение - ETITEC FILT D 20/275F 8A G представляет собой комплексное устройство для защиты оборудования от электромагнитных помех (EMI) и защиты от импульсов перенапряжения класса III. Он предназначен для непосредственной защиты конечных потребителей от кратковременных импульсов перенапряжения, электростатического перенапряжения и электромагнитных помех. Область применения: защита электронных приборов (телевизор, компьютер, сервер и другие электронные устройства).


Ограничители перенапряжения группы B-F (класс I+II/T1+T2/B+C)


Ограничители перенапряжения ETITEC-WENT группы B+C (класс I+II/T1+T2)

Применение - Ограничители перенапряжения ETITEC-WENT предназначены для защиты от перенапряжения вследствие атмосферных разрядов и переходных коммутационных процессов (ограничения тока и выравнивания потенциалов).

Ограничители перенапряжения ETITEC-WENT обеспечивают двухступенчатую защиту B и C. Существуют модификации ограничителей ETITEC-WENT для применения во всех системах заземления сети - TNC-S, TNC, TT, IT.


Ограничители перенапряжения ETITEC-WENT группы B+C (класс I+II/T1+T2)

Применение - Ограничители перенапряжения ETITEC-WENT применяются для ограничения перенапряжений и выравнивания потенциалов на объекте или в питающей электрической сети от последствий атмосферных электрических разрядов, как непосредственных, так и косвенных. Обладают высокими характеристиками: отключающей способностью Iimp и номинальным током In. Варисторные ограничители ETITEC-WENT обеспечивают двухступенчатую защиту В и С в любой системе питающей сети без необходимости монтировать разделительную индуктивность. Ограничитель ETITEC-WENT применяется во всех типах сети - TNC-S, TN-C, TT, IT.


Ограничители перенапряжения ETITEC S группы C (класс II/T2)

Применение - Ограничители перенапряжения ETITEC S группы C предназначены для установки внутри объектов (зданий). Ограничители перенапряжения ETITEC S C применяется для защиты оборудования, как вторая ступень защиты от непрямых, наведенных или индуцированных импульсов перенапряжения.
Конструкция ограничителя состоит из варисторных элементов, каждый из которых защищен тепловым расцепителем. Для дополнительной защиты каждый модуль оснащен искровым разрядником с высокой отключающей способностью и механическим поворотным отсекателем дуги. Данное изменение в конструкции ограничителя позволило добиться надежной защиты от устойчивых перенапряжений продолжительностью до нескольких минут, при этом происходит ограничение тока, что в несколько раз увеличивает срок службы варисторного элемента.

Особенности:
→ выдерживает продолжительное перенапряжение без разрушения варистора,

→ механический поворотный отсекатель обеспечивает безопасный разрыв дуги.


Ограничители перенапряжения для защиты информационных линий

ETITEC SIG - Ограничители перенапряжения обеспечивают грубую и/или точную защиту. Грубая защита от перенапряжения реализована с помощью трехполюсного газового разрядника или с помощью комплекта из трех газовых разрядников, которые принимают на себя большую часть энергии. Относительно долгое время срабатывания газового разрядника приводит к тому, что при быстро нарастающем импульсе чувствительные устройства могут быть повреждены. В модулях ETITEC SIG точная защита составляет вторую ступень защиты, которая состоит из быстрых двунаправленных диодов, или варисторов.
ETITEC SIG EM-TD - Ограничители с обозначением "TD" оснащены одним или двумя последовательными защитными элементами, которые предохраняют ограничитель от перегрева, возгорания изоляции корпуса, и как следствие - возможности возникновения пожара.
ETITEC SIG EMH-TC - Ограничители с обозначением "TС" оснащены параллельной термической защитой. Дополнительно в ограничителях EMH-TC защитные диоды соединены в выпрямительный мост, что приводит к уменьшению паразитной емкости, что позволяет работать устройству на частоте до 35MHz.
ETITEC SIG EMS-TC - Оснащен встроенным в корпус разрядником, защищающим от резкого увеличения потенциала на заземляющем проводнике, возникшего в случае пробоя изоляции или короткого замыкания.
ETITEC SIG EMO - Модули с обозначением "ЕМО" обладают повышенной величиной номинальной отключающей способности IN=20kA (Iimp=5kA).
ETITEC EM-RS485 - Этот модуль защиты от перенапряжения, который предназначен для защиты линий связи с протоколами передачи данных RS 485 или RS 422 V11. Модуль включает в себя простую и максимальную ступени защиты от
перенапряжения. Простая защита выполнена в виде мощных трехполюсных газоразрядников, а максимальная защита выполнена в виде симметричных встречно-направленных диодов. Встроенные соединительные резисторы выполняют функцию координирующих устройств между простой и максимальной ступенями защиты. Защитный модуль так же оснащен термозащитой, которая в случае замыкания силовых цепей на информационную линию отводит импульс перенапряжения на заземлю. Тепловая защита в этом случае обеспечивает пожаробезопасность, предупреждает перегрев основного модуля.

ETITEC LAN - Предназначены для защиты локальных сетей (LAN, Ethernet) от резких скачков перенапряжения и электростатических разрядов, вызванных переходными процессами в электросетях. Локальные сети часто подвержены таким влияниям, особенно если используется кабель большой длины, который образует собой распределенную антенну.

Ограничители защищают все 8 линий кабеля UTP, STP и совместимы с категорией 6. Также данные устройства обеспечивают выравнивание потенциалов между системой заземления и информационной линией.

Особенности:
→ универсальность - защита симметричных и несимметричных линий,
→ сменные модули,
→ термический выключатель „TD„ и элемент PTC - опция,
→ термическая защита искрового разрядника „TC„ - опция,
→ визуальная и дистанционная RC сигнализация повреждения ограничителя - опция,

→ заземление на монтажную шину ТН 35, а также дополнительно на заземляющий зажим.


Ограничители перенапряжения COAXIAL/RF

Применение - Ограничители COAX предназначены для защиты устройств, в которых сигнал передается с помощью коаксиальных проводников, или кабелей. Проходные ограничители COAX оснащены различными соединителями - BNC, N, 7/16, UHF, F, TV и т.п.
Защита реализуется с помощью газовых разрядников. Срабатывание разрядника приводит к появлению проводимости между центральной жилой и экраном до величины, безопасной для устройства и кабеля.

Конструкция ограничителей позволяет проводить сигналы высокой частоты RF до 3000 МГц. Высокая рабочая частота обеспечивается низким уровнем затухания. Сопротивление изоляции устройства составляет более 10 GΩ.

Особенности:
→ широкий диапазон прохождения сигнала от 0 до 3 GHz,
→ большое значение сопротивления изоляции - больше 10GΩ,
→ различные виды соединителей,
→ малое затухание сигнала.
